電気絶縁テープ

高圧絶縁テープ「エフコ®テープ2号」

ポリエチレン基材にブチルゴムを主成分とした、自己融着性粘着材を貼り合わせた高圧絶縁用テープです。
「各種ゴム、プラスチックケーブルの接続部、端末部の絶縁用」と「ケーブルの絶縁体損傷部の補修用」があります。

JCAA D 004 適合品

  • (注) JCAA:日本電力ケーブル接続技術協会

特長

内線規定の「黒色粘着性ポリエチレン絶縁テープ」に適合しています。
33kVまでの各種ゴム、プラスチック被覆ケーブルの接続部および端末処理の絶縁用として広く愛用されています。

用途

100V~33kVまでの電気絶縁用テープ

  • 高圧電力ケーブルおよび電線の端末処理 および接続部の絶縁処理
  • 高圧電力ケーブルおよび電線の絶縁体損傷部の修理
  • 絶縁電線カバー、クランプカバーの取付部の防水・絶縁処理およびズレ防止

構造・材質

構造・材質

使用方法

  • テープにしわがよらず、対象物に密着する程度(テープ幅が1~2mm狭くなる程度)に軽く引っ張りながら接着面を内側にして1/2の重なりで巻きつけます。引っ張り過ぎるとずれが大きくなる可能性がありますので注意してください。
  • 寒冷時には、着衣のポケットに入れるなどして、少し温めて(テープ温度:+5℃~+30℃)使用してください。

特性

横にスクロールしてご覧いただけます

項目 特性値
引張強さ N/mm2 常温 4
伸び % 常温 450
体積抵抗率 Ω・cm(20℃) 1×1016
絶縁破壊強度 kV/mm 30
粘着力 N/20mm幅 30
耐オゾン性 良好
耐トラッキング性 良好
防水性 良好
  • (注) 数値は実測値であり保証値ではありません。

寸法・梱包数量

横にスクロールしてご覧いただけます

厚さ(mm) 幅(mm) 長さ(m) 梱包数量(巻)
0.5 20 10 100
40 50

充填用テープ「エフコテープ1号」

ブチルゴムを主成分とした粘着材をテープ状にした自己融着テープです。
各種ケーブルの接続部や分岐部でエフコテープ2号が巻きにくい部分への充填用としてご使用ください。
電気絶縁用テープ「エフコテープ2号」と組み合わせて使用します。

特長

  • 完全自己融着
    エフコテープ2号の粘着層と完全に融着一体化します。
  • 充填し易い硬さ
    指で簡単に成形でき、小さな力で細部まで充填できます。

用途

  • 各種ケーブルの接続部や分岐部で段差が大きくエフコテープ2号が巻きにくい部分への充填用
  • (注) 本テープは充填用絶縁材料です。必ず、エフコテープ2号を上に巻いてください。
  • (注) エフコテープ2号で必要な絶縁性能を確保してください。

使用方法

  • 対象物の表面を充分に清浄した後、セパレーターをはぎ取りながら、空気を巻き込まないように、テープ幅が4~5mm狭くなる程度に引っ張りながら、1/2重ねで巻き付けます。
  • 充填部に使用する場合は、あらかじめ適当な形に成形して空気が残らないように注意しながら充填します。寒冷時にご使用の際は室温程度に温めてください。

特性

横にスクロールしてご覧いただけます

項目 特性値
引張強さ N/mm2 常温 0.5
加熱老化後 0.7
伸び % 常温 1000以上
加熱老化後 1000以上
体積抵抗率 Ω・cm(20℃) 1×1016
絶縁破壊強度   kV/mm 30
自己融着性 良好
硬さ(針入度) 31
  • (注) 数値は実測値であり保証値ではありません。

寸法・梱包数量

横にスクロールしてご覧いただけます

厚さ(mm) 幅(mm) 長さ(m) 梱包数量(巻)
1.0 20 5 100

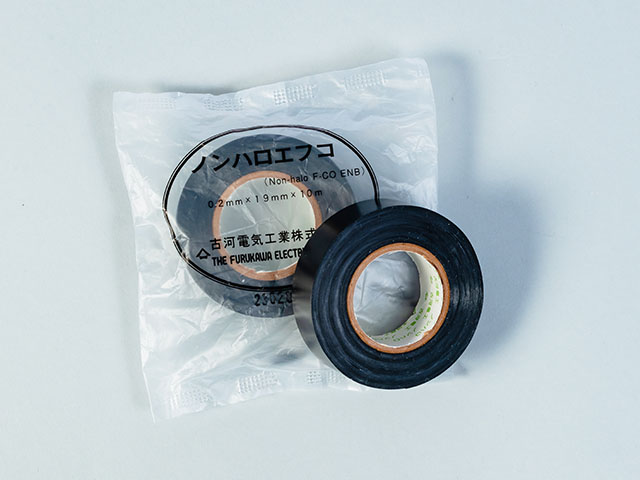

ノンハロゲン難燃テープ「ノンハロエフコ」

難燃性でしかも焼却してもハロゲンガスなど有害ガスを出さない、ノンハロゲン難燃粘着テープです。
PVCテープに代わる、環境に優しいテープとして、600V以下の電力用電線ケーブルや通信ケーブルの絶縁用、保護用、結束用にご使用ください。

JCAA D 034 適合品

  • (注) JCAA:日本電力ケーブル接続技術協会

特長

  • PVCテープ並の手切れ感
    手切れ性が良く、テープを巻き付ける 感触はPVCテープと同じです。
  • ハロゲンガスが出ない
    ハロゲン化物を含んだ材料は使用していません。

用途

  • 600V以下の電力用電線ケーブルや通信ケーブルの絶縁用、保護用、結束用

使用方法

  • 対象物の表面を十分に清浄した後、テープにしわがよらず対象物に密着する程度に軽く引っ張りながら、接着面を内側に1/2の重なりで巻き付けます。引っ張り過ぎるとずれて切れることがありますので、引っ張り過ぎないように注意してください。
  • 寒冷時には、着衣のポケットに入れるなどして、少し温めて(テープ温度:+5℃~+30℃)使用してください。

特性

横にスクロールしてご覧いただけます

項目 特性値 JCAA D 034 規格
引張強さ N/19mm 35 28.5以上
伸び % 300 100以上
粘着力 N/19mm 39 28.5以上
絶縁破壊の強さ kV/0.2mm 12 6以上
難燃性 ― 良好 600Kw/m2、10sec以下
体積抵抗率 Ω・cm 6×1014 1×1012以上
  • (注) 数値は実測値であり保証値ではありません。

寸法・梱包数量

横にスクロールしてご覧いただけます

厚さ(mm) 幅(mm) 長さ(m) 梱包数量(巻)
0.2 19 10 100

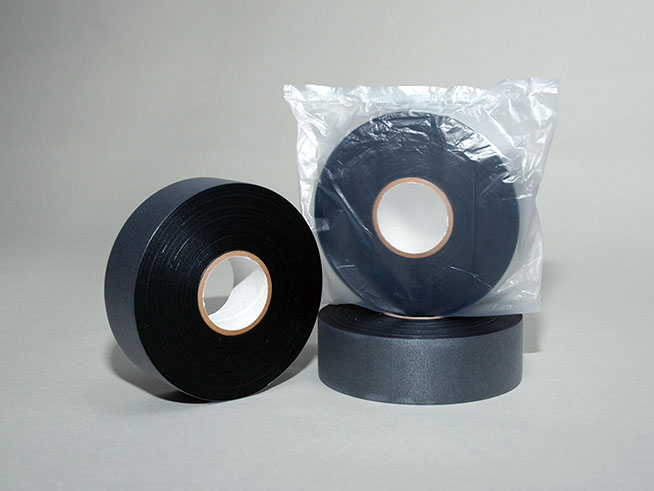

高電圧用自己融着性電気絶縁テープ「エフコテープ35号」

EPDMを主成分とした高電圧用自己融着性電気絶縁テープです。

JCAA D 005 適合品

  • (注) JCAA:日本電力ケーブル接続技術協会

特長

  • 優れた自己融着性
    テープ巻後すべてが一体化して空気の巻込みがない絶縁層を形成します。
  • 非加硫系EPDM組成
    特殊なEPDMを用いることで、非加硫系でありながら、安定したストレスコーン形状を保ちます。

用途

  • 6.6kV~36kVまでのケーブル接続部の絶縁に使用

使用方法

  • 対象物の表面を充分に清浄した後、セパレーターをはぎ取りながら、テープ幅が40~50%程度に狭くなるように均一に引張りながら、1/2重ねで巻き付けます。

特性

横にスクロールしてご覧いただけます

項目 特性 試験方法
引張強さ N/mm2 常温 4 100℃ 96時間加熱後
JIS K 6251
加熱老化後 3.9
伸び % 常温 900 100℃ 96時間加熱後
JIS K 6251
加熱老化後 900
体積抵抗率 Ω・cm 1×1016 JIS C 2107
絶縁破壊強度 kV/mm 50 JIS C 2110
誘電体力率 % 0.4 JIS K 6911
誘電率 ε 2.9 JIS K 6911
自己融着性 良好 1時間後
耐オゾン性 良好 0.015VOL%、25℃、伸び20%で1時間
  • (注) 数値は実測値であり保証値ではありません。

寸法・梱包数量

横にスクロールしてご覧いただけます

厚さ(mm) 幅(mm) 長さ(m) 梱包数量(巻)
0.5 20(30) 10 100/50

粘着ゴム系絶縁・防水兼用テープ「エフコテープ70号」

ゴム系絶縁・防水兼用テープです。
EPゴムの加硫シートに特殊な構成のゴム系粘着材を貼りあわせ、ノンセパレーターを実現しました。

特長

  • ノンセパレーター
    ゴム系の粘着テープでありながらノンセパレーターを実現。環境負荷物質を含まないエコテープです。
  • 優れた防水性
    テープはしなやかで強い締め付け力を持っており、高い水密性を発揮します。

用途

  • 中、低圧架空配電線の接続・分岐部の絶縁、保護、防水
  • 絶縁カバー類の固定・端末防水補強

構造・材質

構造・材質

使用方法

  • テープは長さを50%程度伸ばしながら巻き付けます。テープの巻き終わりはハサミ、ナイフなどで切断します。 巻き終わりは伸ばさないで、よく押さえ付けてください。

特性

横にスクロールしてご覧いただけます

項目 特性 試験方法

引張強さ N/mm2

3 JCAA B 003
伸び % 500
重ね合わせ粘着力 N/20mm幅 55
体積抵抗率 Ω・cm 2×1015
破壊電圧 kV/mm 30
防水性 良好
  • (注) 数値は実測値であり保証値ではありません。

寸法・梱包数量

横にスクロールしてご覧いただけます

厚さ(mm) 幅(mm) 長さ(m) 梱包数量(巻)
1.0 50 3 40
  • (注) 幅・長さはご相談ください。

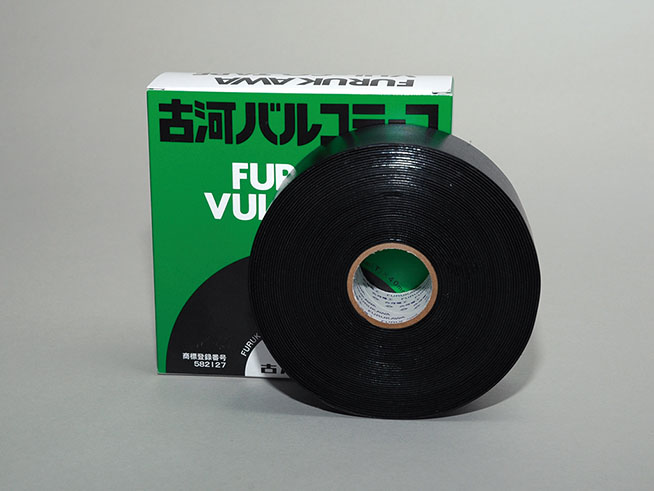

保護・防水テープ「バルコテープ」

機械的強度に優れた、加硫ゴムシートに、防水性に優れた自己融着性粘着材を貼り合わせた、保護・防水用テープです。
クロロプレンゴムの加硫シートに自己融着性粘着材を貼り合わせた、機械的強度に優れたテープです。

JCAA D 006 適合品

  • (注) JCAA:日本電力ケーブル接続技術協会

特長

  • 優れた防水、保護
    砂塵の舞いやすい地域では、絶縁テープを砂塵から保護し、樹木の枝に触れやすいところでは、下層が傷つくのを防ぎます。 優れた保護・防水性能で水分の進入を防ぎ、絶縁破壊を防止します。

用途

  • 電力ケーブルおよび電線の接続部の絶縁テープの保護・防水処理
  • 電力ケーブルおよび電線のシース材損傷部の保護、防水修理用
  • 絶縁電線カバー、クランプカバーの絶縁テープ巻部の保護・防水
  • (注) 本テープは保護・防水用です。絶縁用には使用できません。

構造・材質

構造・材質

使用方法

  • セパレーターを剥がして使用します。
  • テープにしわがよらず、対象物に密着する程度(20%程度伸ばして)に引っ張りながら、接着面を内側にして1/2の重なりで巻きつけます。
  • 引っ張り過ぎるとずれる可能性がありますので注意してください。
  • 巻き終わりは伸ばさないで、良く押さえつけてください。

特性

横にスクロールしてご覧いただけます

項目 特性値
引張強さ N/mm2 8
伸び % 500
粘着力(重ね合わせ) N/20mm幅 100
耐油性 良好
防水性 良好
耐候性 良好
耐オゾン性 良好
  • (注) 数値は実測値であり保証値ではありません。

寸法・梱包数量

横にスクロールしてご覧いただけます

厚さ(mm) 幅(mm) 長さ(m) 梱包数量(巻)
1.0 20 10 60
40 30
